今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

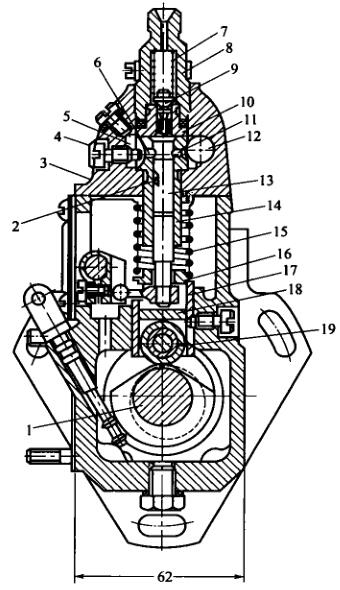

   I号喷油泵的分泵构造图

1-进行高压液压管插头; 2-有油阀; 3-有油阀门法兰; 4,14-进油螺丝; 5-套简; 6-轴向柱塞泵泵; 7-轴向柱塞泵泵螺旋板拉簧; 8-油门撑杆;  9-可以调节臂; 10-凸轮机构轴; 11-特定接盘; 12-石油管道管泵反力轮; 13-石油管道管泵; 15-放油螺塞; 16-手助力泵;  17-驱动包盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-校核螺旋板拉簧; 22-用油量设定螺丝; 23-怠速行程开关螺丝; 24-高速的行程开关螺丝; 25-可控硅调压手柄; 26-可控硅调压螺旋板拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体总承的主耍用途是做到喷油已经每时每刻的精确的性，而对于多缸柴油车机在于，需要做到各缸喷油每时每刻的统一性。起做到的功效的部件是滚轴下方到调正水泥垫块上表面的较高H。当喷真空泵轴承轴小齿轮传动与曲轴小齿轮传动对比方位一定的时，H越大，柱塞泵关进油孔的每时每刻越快，喷油已经每时每刻也越快。相反，H越小，喷油已经每时每刻越延期。往往要只能根据来设计和疲劳试验定下适当的滚轴体运行较高H，以做到喷油已经每时每刻的精确的性。

1-轴承轴; 2-轴向齿轮泵泵斜槽; 3-泵盖; 4-定位系统螺丝; 5-回油道; 6-回油孔; 7-皮肤脸上很油阀板拉簧; 8-皮肤脸上很油阀紧座;  9-皮肤脸上很油阀; 10-皮肤脸上很油高压闸阀; 11-进油孔; 12-进油道; 13-轴向齿轮泵泵; 14-轴向齿轮泵泵套简;  15一轴向齿轮泵泵板拉簧; 16-板拉簧座; 17-挺柱体:; 18-水泥垫块; 19-压轮

  就多缸机，各分泵的H值应等于。调低保护层垫板在喷液压油泵在出厂时均已调好，不行轻易对调。保护层垫板是用防腐蚀村料制得并举行热进行处理以挺高光洁度，故而动用中不会轻易变形。如长时候动用后变形较多，可换面动用。

  喷真空泵泵体分下上两个部分，喷真空泵上体使用重新装配注塞泵偶件及有油阀偶件，阴道使用重新装配凸轮机构轴、中键体和输真空泵等。泵体前侧东部都有检视窗孔，无误体检和调准喷剩余油量。中下部有检视齿轮油面的检视孔。喷真空泵上体有一根油道，与各注塞泵套筒且外边的方形油槽相连。方形油槽则与注塞泵套筒上的进、回油孔相连。由输真空泵供来的低电压油顺利利用进输软管直管接头开启油道中。油道中的重油密度车心理压力由装在回输软管直管接头内的回油阀把控好，一的要求保持着在5～10kPa空间内。汽压过低，在注塞泵下降时，重油密度车不是尽快顺利利用进油孔开启注塞泵上半部油腔。当剩余油量太过而使汽压提高时，过多的重油密度车会顶开回油阀流通量重油密度车细滤器中。
