本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油发电量机柜变配配电盘的功用： 1、适宜的分配比例用电量。 2、便于对电路板的关合作业。 3、有较高的安全卫生安全防护会员等级，能抽象思维的体现 集成运放的导通情况下。

项目名称：656KW重油带发马达组单机配电箱主要元件明细清单
高低压配开关箱基本电子器件申报单
数字序号	名稱	技术参数年纪	企业	占比	制造厂
1	塑壳短路器	NXM-1250S/3300 1250A	台	1	正泰
2	发交流接触器组空气能热泵管控器	HGM6110	只	1	众智
3	电站机转动速度把控好器	C2002	只	1	孚创
4	直流变压器外接电源控制模块	DC24V	只	1	众智
5	超小型其中汽车继电器产品	HH54P    DC24V	只	2	正泰
6	长安小型之间继电商	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

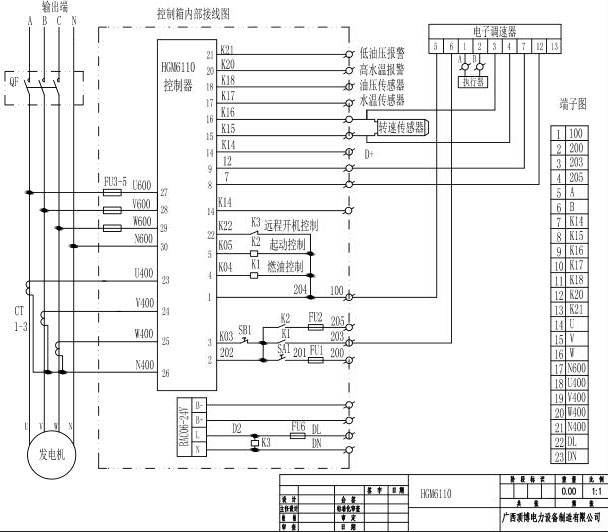

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.gumushenghua.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
